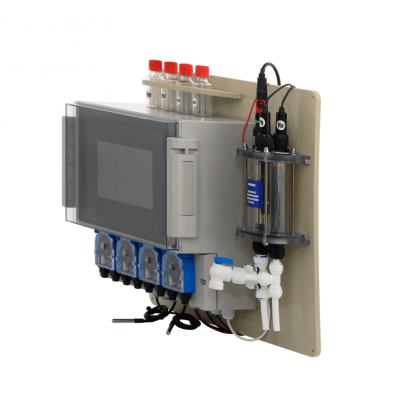

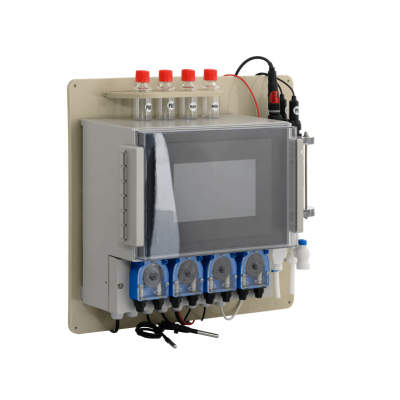

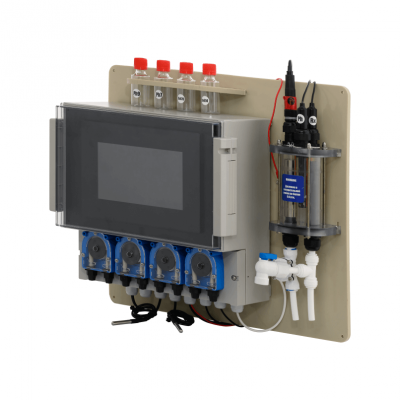

Система управления плавательным бассейном Pioneer

Станция «PIONEER» предназначена для работы в системе водоподготовки плавательных бассейнов.

4 выносных перистальтических насоса до 2,2 л/ч. для бассейнов до 200 м³

1 насос: Дозация хим. реагента Ph происходит по показаниям электрода Ph.

2 насос: Дозация хим. реагента Cl происходит по показаниям электрода Cl.

3 насос: Дозация хим. Реагента происходит без датчика по настраиваемым временным интервалам

4 насос: Дозация хим. Реагента происходит без датчика по настраиваемым временным интервалам

Назначение:

1. Автоматическая дозация хим. реагентов «PH-» и «CL»* по показаниям электродов «PH» и «CL» соответственно. А также автоматическое поддержание заданных значений «PH» и «CL» в воде плавательного бассейна. (При помощи электрода «Rx», осуществляется дополнительный контроль содержания «CL» в воде плавательного бассейна (защита от передозирования).

2. Автоматическое управление и поддержание заданного значения температуры воды плавательного бассейна.

3. Управление 2 насосами фильтровальной установки.

4. 2 дополнительных насоса для дозации коагулянтов, флокулянтов, альгицидов и др. жидкой химии, в систему водоподготовки плавательного бассейна, в зависимости от возникшей необходимости

4 перистальтических насоса до 2,2 л/ч. для бассейнов до 200 м³

Отличительные особенности:

1. Цифровой счетчик контроля скорости потока в измерительной ячейке.

2. Контроль уровня химреагента в канистре, без подключения датчиков уровня.

3. Пробоотборная магистраль с краном, для забора анализов воды из ячейки.

4. 2 температурных датчика позволяют осуществлять одновременный контроль температуры воды в бассейне и теплоноситетеля. В случае низкой температуры теплоносителя возможен автоматический запуск электронагревателя для догрева воды.

5. Уникальный цикличный алгоритм дозирования хим. Реагента Ph и CL с возможностью самоадаптации к текущим условиям работы.

6. «Черный ящик» - Автоматическое логирование параметров и показателей оборудования на Micro SD.

7. Автоматическая дозация жидких химреагентов(коагулянт, флоакулянт, альгицид и т.д.), в систему водоподготовки плавательного бассейна, по заданным алгоритмам.

Возможны 3 режима работы:

­- Дозация реагента 1 раз в сутки в заданное время в заданном объёме .

- Режим дозации 1/48 от заданного суточного объёма. Т.е. дозация происходит каждые 30 мин. в течении 24 часов.

- Режим постоянной дозации реагента микродозами в течении 24 часов с короткими интервалами.

8. Функция настройки эффективности дозации (производительности насоса) каждого хим. реагента в % (по умолчанию 100%).

9. Возможность подключения любой системы автоматической промывки (клапана безго либо краны автоматической обратной промывки).

10. Автоматическая чистка электрода с возможностью корректировки интервалов.

Функциональные возможности:

1. Автоматическая дозация хим. реагентов «PH-» и «CL» по показаниям электродов «PH» и «CL» соответственно. А также автоматическое поддержание заданных значений «PH» и «CL» в воде плавательного бассейна. (При помощи электрода «Rx», осуществляется дополнительный контроль содержания «CL» в воде плавательного бассейна (защита от передозирования).

2. Автоматическое управление одним или двумя насосами фильтровальной установки с возможностью задания времени смены насосов.

3. Автоматическая защита насосов от перегрева и последующего выхода их из строя, в результате: скачков тока и(или) напряжения в сети, «холостого хода» (завоздушивания), а также заклинивания подшипников электромотора.

4. Автоматическое управление и поддержание заданного значения температуры воды плавательного бассейна.

5. Станция может управлять теплообменником и(или) электронагревателем.

6. При этом электронагреватель может использоваться как в качестве основного нагревающего элемента, так и качестве вспомогательного (для догрева воды).

7. Управление работой ультрафиолетовой установки. Запуск происходит автоматически в случае наличия потока в системе

8. Энергонезависимая память

9. Возможность подключения к собственному серверу для передачи информации на смартфон.

10. Электрод Rx предназначен для дополнительного резервирования, а именно:

- Для контроля окислительно-восстановительного потенциала в воде бассейна.

- Для дополнительного контроля (резервирования) значения концентрации Cl в воде плавательного бассейна по показаниям электрода Rx (т.е. по показателям окислительно-восстановительного потенциала) в автоматическом режиме.

- При выходе электрода на свободный CL из строя, возможна дозация хим. реагента «CL» по показаниям электрода Rx (т.е. по показателям окислительно-восстановительного потенциала).

11. Функция настройки максимального и минимального граничного значения концентрации PH и CL в воде плавательного бассейна. Настройки граничных значений PH, Cl и Rx производится в «меню» устройства.

12. Пропорциональное дозирование хим. реагентов PH и Cl, в зависимости от текущего значения показаний электродов (чем ближе значение показаний электродов РН и Cl, к заданному значению (сохраненному в памяти устройства), тем меньше доза впрыскиваемого хим. реагент РН и Cl в систему водоподготовки плавательного бассейна).

13. Калибровка электродов:

- Калибровка электрода «РН» производится по двум точкам. (калибровочные растворы РН7 и РН9 входят в стандартную комплектацию устройства).

- Калибровка электрода «Rx» производится по 470 раствору. Калибровка по 470 раствору всегда производится в ручном режиме (калибровочный раствор 470 входят в стандартную комплектацию устройства).

- Калибровка электрода «Rx» по 650 раствору, по умолчанию производится на производстве. Значение данного показателя записано в память устройства.

- Калибровка электрода «Cl», производится по показаниям фотометра (фотометр в комплект поставки не входит и приобретается заказчиком самостоятельно).

14. Контроль потока. Функция отключения режима дозации хим. реагентов Ph и Cl в случае выключения насоса Фильтрационной Установки плавательного бассейна. Контроль потока может производиться, как по наличию питания на насосе Фильтровальной Установки, так и по датчику потока, установленного в системе водоподготовки.

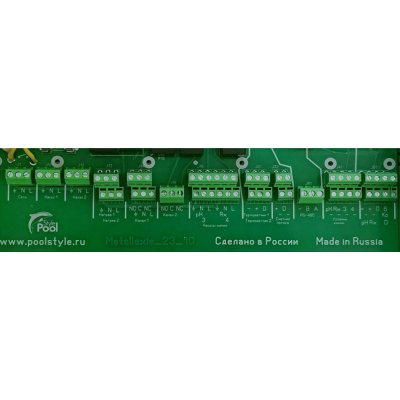

15. Клеммы, для подключения датчиков наличия химии в канистре, для каждого хим. реагента.

16. Раздельное дозирование хим. Реагентов (Исключено перемешивание Ph и Cl в системе водоподготовки).

17. Функция настройки максимально допустимого значения объёма (в литрах) хим. реагентов Ph и Cl, которое может быть отдозировано в воду бассейна для достижения заданного значения его концентрации. При достижении верхней границы заданного объёма в случае, если концентрация хим. реагента в воде не достигло заданного значения, станция автоматически перейдет в аварийный режим и выдаст сообщение об аварии.

18. Контроль герметичности гидравлической системы забора и дозирования хим. реагентов. Алгоритм автоматического контроля герметичности гидравлической системы предотвратит неконтролируемый выброс хим. реагентов в тех. помещение, при нарушении ее герметичности. При этом оборудование переключится в аварийный режим работы и подаст аварийный звуковой сигнал.

19. Защита от неконтролируемого выброса хим. реагентов в воду бассейна. Алгоритм автоматической защиты от неконтролируемого выброса, предотвратит неконтролируемый выброс хим. реагентов в систему водоподготовки плавательного бассейна, в случае выхода из строя электродов. При этом оборудование переключится в аварийный режим работы с подачей аварийного звукового сигнала.

20. Автоматический контроль наличия хим. реагентов и их качества. Алгоритм контроля наличия и качества хим. реагентов, срабатывает при отсутствии или недостаточной концентрации дозируемого хим. реагента в систему водоподготовки плавательного бассейна. При этом оборудование переключится в аварийный режим работы и подаст аварийный звуковой сигнал.

21. Специальный режим – «Быстрая настройка». Настройка параметров дозации хим. реагентов, в систему водоподготовки, используя только значение кубатуры бассейна.

22. Звуковая сигнализация, в случае возникновения аварийных ситуаций.

23. Наличие сухого контакта для подключения устройства визуального контроля аварийных ситуаций (например, лампочки) или других систем мониторинга.

24. Возможность подключения системы удаленного мониторинга. Дополнительный модуль для подключения по Wi-Fi (дополнительная опция, в стандартную комплектацию не входит).

25. Интерфейс RS485, Modbus – для подключения систем умного дома (дополнительная опция по запросу, в стандартную комплектацию не входит).

26. Возможность подключения любых дополнительных насосов (220В) другого типа и (или) производительности, для увеличения объёма подачи хим. реагентов в систему водоподготовки плавательного бассейна (подключаются параллельно штатным насосам).
