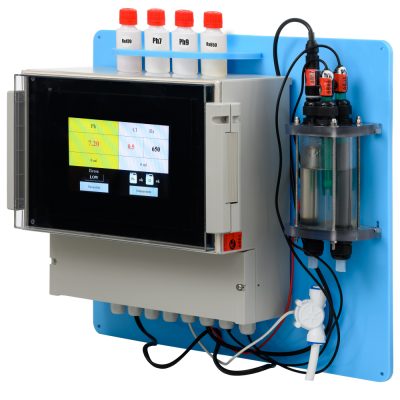

Пульт автоматического управления

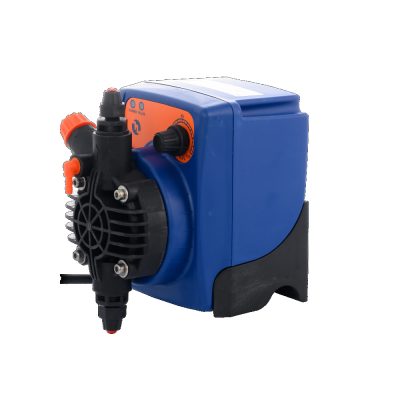

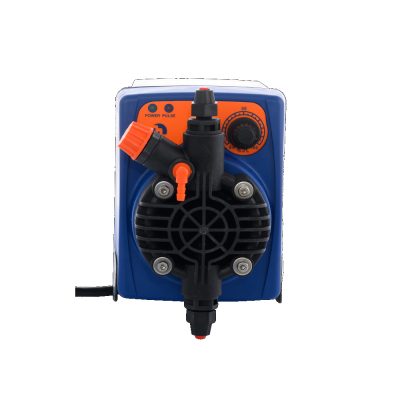

дозированием химических реагентов «Alchemist pH, Rx, Cl» c дозировочными наосасами, мембранного типа, производительностью 15 л/ч - предназначен
для дозирования химических реагентов «pH минус» и «CL» в систему
водоподготовки плавательных бассейнов, с целью контроля и поддержания
заданного значения концентрации pH и CL в воде бассейна, по показаниям
электродов pH и Cl соответственно, в автоматическом режиме.
Электрод Rx предназначен для контроля окислительно-восстановительного потенциала в воде.
Функционал
- Меню на Русском языке.
- Цветной сенсорный монитор 7.0 дюймов.
- Просмотр «меню» и управление настройками производится посредством нажатия символов на экране монитора.
- Возможность установки на бассейны объёмом от 40 литров до 200 м3
- Уникальный цикличный алгоритм
измерения текущих значений концентрации хим. реагентов в воде, а также
дозирования хим. реагентов в систему водоподготовки плавательного
бассейна.
- Измерение текущего значения
концентрации хим. реагента pH в воде и дозирование его в систему
водоподготовки плавательного бассейна, происходит в автоматическом режиме.
Дозирование хим. реагента (в случае необходимости), происходит после
сравнения заданного значения (сохраненного в памяти устройства) и
текущего (измеренного) значения хим. реагента, по показаниям электрода
«pH», при прохождении полного цикла
(дозирование–перемешивание–измерение).
- Измерение текущего значения
концентрации хим. реагента Cl в воде и дозирование его в систему
водоподготовки плавательного бассейна, происходит в автоматическом режиме.
Дозирование хим. реагента происходит (в случае необходимости), после
сравнения заданного и текущего (измеренного) значения концентрации хим.
реагента в воде бассейна, по показаниям электрода «Rx» при прохождении
полного цикла (дозирование–перемешивание–измерение).
- Функция настройки необходимого количества циклов (дозирование–перемешивание–измерение) от 0 до 99.
- Функция настройки граничных значений pH, Cl и Rx в «меню» устройства.
- Пропорциональное дозирование хим.
реагентов pH и Cl, в зависимости от текущего значения показаний
электродов (чем ближе значение показаний электродов pH и Cl, к заданному
значению (сохраненному в памяти устройства), тем меньше доза
впрыскиваемого хим. реагент pH и Cl в систему водоподготовки
плавательного бассейна).
- Калибровка электродов:
- калибровка электродов pH и Rx
производится по двум точкам. (pH - 7 и 9; Rx – 470 и 650). По умолчанию
значение 650 раствора, записано в устройство памяти оборудования.
Калибровка по 470 раствору всегда производится в ручном режиме.
- калибровка электрода Cl, производится по показаниям фотометра.
- Контроль потока. Функция отключения
режима дозации хим. реагентов в случае выключения насоса Фильтрационной
Установки плавательного бассейна. Контроль потока может производиться,
как по наличию питания на насосе Фильтровальной Установки, так и по
датчику потока, установленного в системе водоподготовки.
- Клеммы, для подключения датчиков наличия химии в канистре, для каждого хим. реагента.
- Раздельное дозирование хим. Реагентов (Исключено перемешивание pH и Cl в системе водоподготовки).
- Функция настройки максимального
допустимого количества хим. реагентов (pH и Cl), которое может быть
отдозировано в воду бассейна для достижения заданного значения его
концентрации. При достижении верхней границы заданного объёма в случае,
если концентрация хим. реагента в воде не достигло заданного значения
станция автоматически перейдет в аварийный режим и выдаст сообщение об
аварии.
так и по датчику потока в системе водоподготовки.
- Функция настройки эффективности дозации каждого хим. реагента в % (по умолчанию 100%).
- Контроль герметичности
гидравлической системы забора и дозирования хим. реагентов. Алгоритм
контроля герметичности гидравлической системы предотвратит
неконтролируемый выброс хим. реагентов в тех. помещение, при нарушении
ее герметичности. При этом оборудование переключится в аварийный режим
работы с подачей аварийного звукового сигнала.
- Защита от неконтролируемого выброса
хим. реагентов в воду бассейна. Алгоритм защиты от неконтролируемого
выброса, предотвратит неконтролируемый выброс хим. реагентов в систему
водоподготовки плавательного бассейна, в случае выхода из строя
электродов. При этом оборудование переключится в аварийный режим работы с
подачей аварийного звукового сигнала.
- Контроль наличия хим. реагентов и
их качества. Алгоритм контроля наличия и качества хим. реагентов,
срабатывает при отсутствии или недостаточной концентрации дозируемого
хим. реагента в систему водоподготовки плавательного бассейна. При этом
оборудование переключится в аварийный режим работы с подачей аварийного
звукового сигнала.
- Специальный режим – «Быстрая
настройка». Настройка параметров дозации хим. реагентов, в систему
водоподготовки, используя только значение кубатуры бассейна.
- Звуковая сигнализация, в случае возникновения аварийных ситуаций.
- Наличие сухого контакта для
подключения устройства визуального контроля аварийных ситуаций
(например, лампочки) или других систем мониторинга.
- Возможность подключения системы
удаленного мониторинга. Дополнительный модуль для подключения по Wi-Fi
(дополнительная опция по запросу)
- Интерфейс RS485, Modbus – для подключения систем умного дома (дополнительная опция по запросу).
- Возможность подключения любых
дополнительных насосов (220В), для подачи хим. реагентов в систему
водоподготовки плавательного бассейна (подключаются параллельно штатным
насосам).
Комплект поставки
- Пульт управления дозацией Alchemist pH Cl (Батарейка CR2032 не требуется) – 1 шт.
- Электрод Редоксметрический – 1 шт.
- Электрод pH – 1 шт.
- Электрод Cl – 1 шт.
- Седелка с резьбовым отводом Д50, ½ – 4 шт.
- Футорка 1/2 на 3/8 – 2 шт.
- Гермоввод c резьбой ½ для установки электрода – 3 шт.
- Клапан забора хим. Реагентов – 2 шт.
- Клапан впрыска хим. Реагентов – 2 шт.
- Трубка забора хим. Реагентов – 2 шт.
- Трубка впрыска хим. Реагентов – 2 шт.
- Жидкость калибровочная pH 7 – 1 шт.
- Жидкость калибровочная pH 9 – 1 шт.
- Жидкость калибровочная Rx 470 – 1 шт.
- Кран ½ – 2 шт.
- Панель для крепления оборудования – 1 шт.
- Ячейка измерительная – 1 шт.
- Инструкция ко монтажу и эксплуатации – 1 шт.
- Гарантийный талон – 1 шт.
