Напольные щелевые диффузоры ASS-3 (Симметричное исполнение)

Краткий обзор
Напольные щелевые диффузоры AS
изготовливаются из экструдированного алюминиевого профиля, Al Mg Si 0.5.
Обтекаемая форма конструкуции, с канавками на внутренней стороне для воздухораспределительной сетки . Резьбовой стержень обеспечивает прочность конструкции и служит для крепления опорных уголков, посредством которых регулируется высота диффузора. Ребра диффузора изготавливаются из алюминиевого профиля.
Благодаря наклону ребер регулируется направление потока воздуха и, тем самым, обеспечивается снижение теплопотерь.

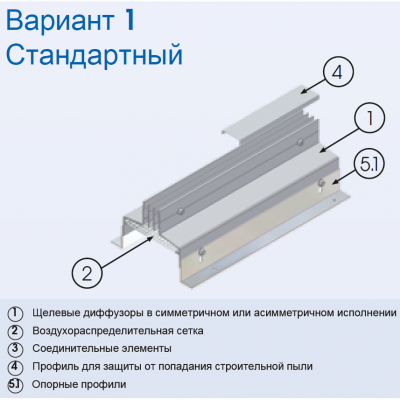

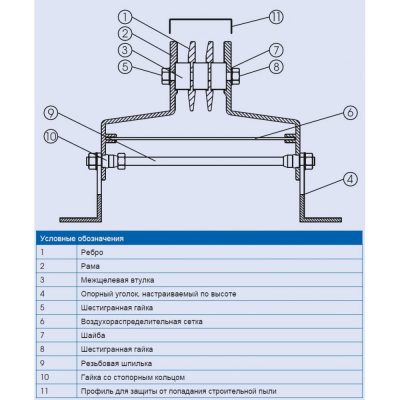

Конструкция диффузора состоит из рамы, ребер, образующих щели, втулки и опорных уголков. Рама, концевые элементы и опорные уголки образуют закрытый канал в полу.
Положение диффузора по выстоте от 100 до 205 мм регулируется посредством опорых уголоков. Ширина щелей составляет строго 8 мм.
В раме диффузора предусмотрены канавки для крепления концевых элементов, а также воздухораспределительной сетки для равномерного распределения воздуха по всей длине диффузора. В диффузорах с двумя и более щелями направление потока воздуха наиболее регулируемо. Ребра диффузоров имеют небольшой наклон. При верном расположении диффузоров, воздушный поток направляется в сторону от оконного проема, тем самым снижаются теплопотери. Благодаря симметричному и асимметричному исполнению рамы расположение диффузора по отношению к окну можно варьировать.

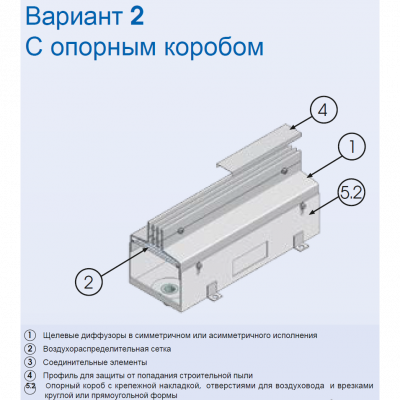

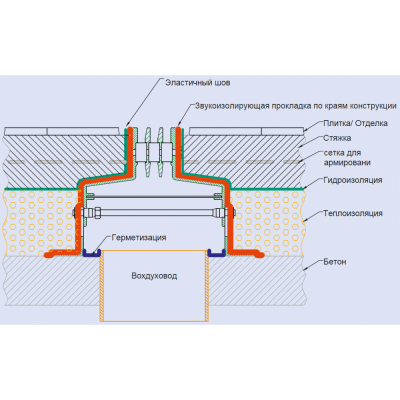

Диффузор в комплекте с опорным коробом предназначен для зон общественного и промышленного назначений в целях безопасного отвода воды.Такое решение актуально в том случае, если у бассейна нет обходной зоны. Приток воздуха осуществляется через канал в полу. В целях защиты от деформации и загрязнения во время этапа строительства предлагается наложить на диффузор алюминиевую заглушку.
Для повышения коррозиеустойчивости (актуально для бассейнов с соленой или минеральной водой) диффузоры анодируются, а прочие опорные элементы диффузора (резьбовая шпилька, шайбы, гайки и пр.) изготавливаются из нержавеющей стали V4A.
