5-поз. клапан обратной промывки Besgo DN 50/ø63 мм, 152 мм, с электромагн. кл-ном 230 В

Артикул: 083206
5-поз. клапан обратной промывки Besgo DN 50/ D63 мм, 152 мм. Клапан Besgo можно подключить практически к любому фильтру.
Диаметр соединения (мм) [мм]
Расстояние между подключениями [мм]
Привод
Пневматический
Производитель Besgo (Швейцария)
Количество положений 5
Привод Пневматический
Besgo  (Швейцария)
142 153 ₽
Есть в наличии
информация от 21.11.2024

Описание

Применение

Для песочных фильтров Ø от 400 мм до Ø 2000 мм

Благодаря высокой скорости обратной промывки и низкой потере давления клапан Besgo обеспечивает особенно хорошие результаты полоскания.
Кроме того, при переключении циркуляционный насос не нужно отключать. В случае сбоя питания клапан Besgo автоматически переключается на «Фильтр», что означает, что непреднамеренное опорожнение пула невозможно.
Клапан Besgo можно подключить практически к любому фильтру.


Режим фильтра

Обратная промывка


Монтаж

Трубы и фитинги с клеевым соединением, могут быть склеены внутри или снаружи с автоматическим блоком обратной промывки, и должны быть изготовлены ПВХ.
Резьбовые и фланцевые соединения с автоматическим блоком обратной промывки должны быть выполнены без натяжения.


A - Верхнее (входное) подключение к фильру

B - Нижнее (выходное) подключение к фильру

C - Насос

D - Канализация (обратная промывка)

E - Бассейн

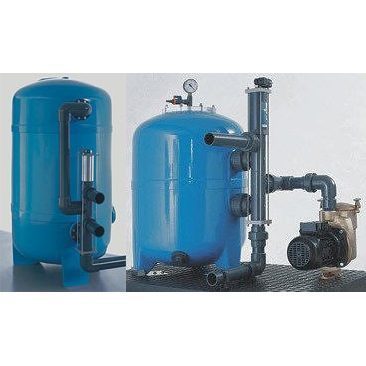

Монтаж на фильтре.


Монтаж на стене.


Регулируемый адаптер


Для максимально быстрой адаптации к существующим трубопроводам в случае обновления или модернизации.


Возможные положения сопел:


Подключение A / B к фильтру
C Подключение к Насосу
Подключение к канализации


Соединительные детали C и D могут поворачиваться на 90 °, 180 ° или 270 ° дополнительно +/- 4 °, что позволяет избежать напряжений в трубопроводе.



Характеристики

Артикул 083206
Производитель Besgo (Швейцария)
Модель Клапан Besgo 5-поз
Количество положений 5
Привод Пневматический
Диаметр соединения 2  ["]
Диаметр соединения (мм) 63  [мм]
Диаметр соединения (DN) 50
Напряжение 230  [В]
Расстояние между подключениями 152  [мм]

Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
5-поз. клапан обратной промывки Besgo DN 50/ø63 мм,  152 мм,  с электромагн. кл-ном 230 В чертеж, схема Allpools
